Tražite profesionalno, pouzdano i svestrano rješenje za sinkronizaciju jednosmjernih i dvosmjernih kolnih prolaza? MCS01 je vrhunska upravljačka elektronika za semafore koja omogućuje naprednu regulaciju vozila u garažama, industrijskim zonama i na uskim prolazima. Ova robusna upravljačka elektronika za semafore podržava rad s dvobojnim i trobojnim LED lampama na 230V AC ili 24V AC/DC. Izaberite originalni MCS01 modul i osigurajte potpunu automatizaciju i maksimalnu sigurnost parking sustava.

MCS01 – Upravljačka elektronika za regulaciju dva led semafora (Crveno/Zeleno)

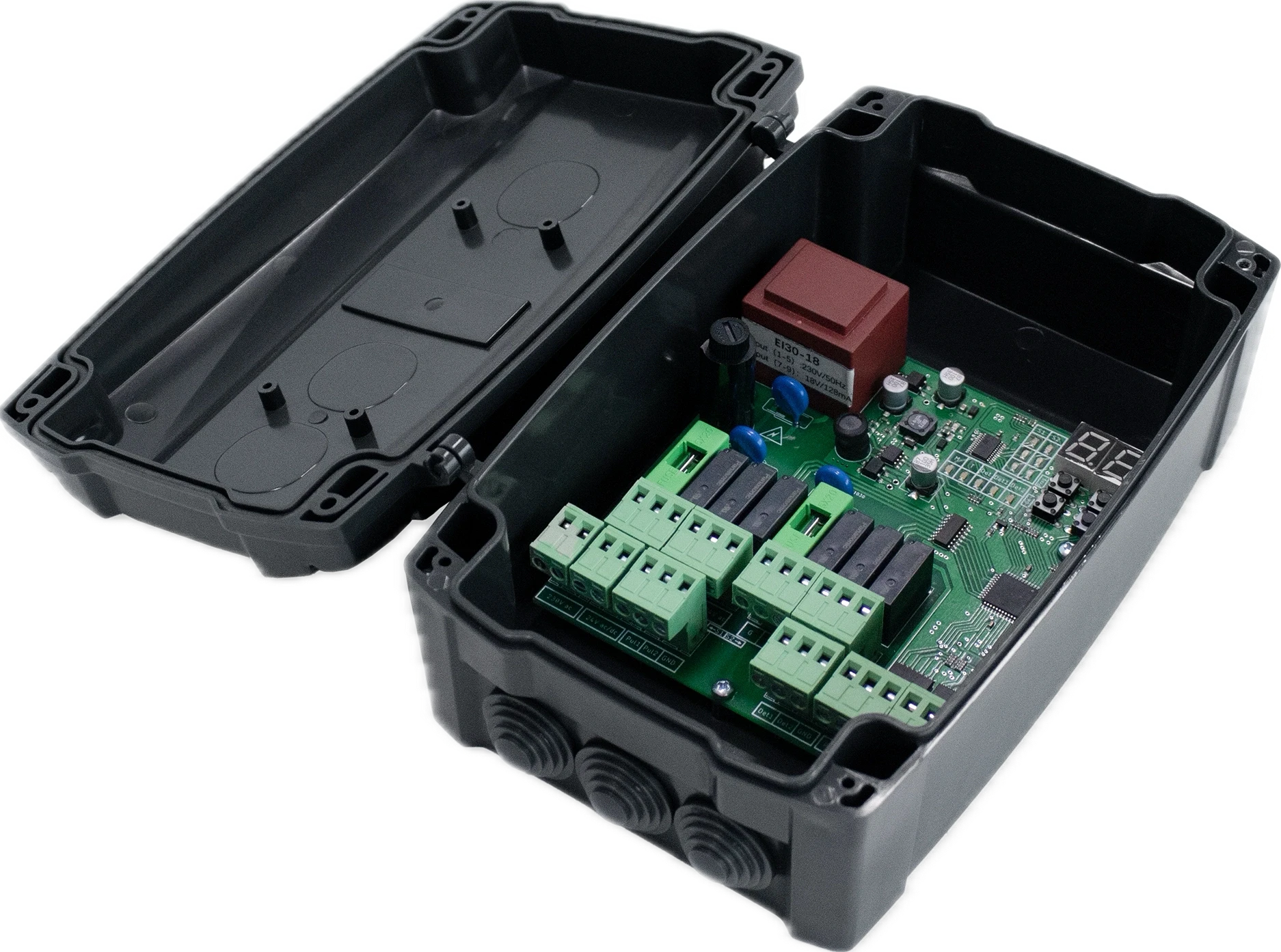

Modul MCS01 je napredni procesorski kontroler opremljen digitalnim LCD zaslonom i tipkama za brzu konfiguraciju parametara na terenu. Uređaj posjeduje integrirani radio prijemnik na frekvenciji 433,92 MHz s rolling-code zaštitom i memorijom za pohranu daljinskih upravljača. Podržava više načina rada, uključujući napredni "Parking mod" s brojanjem kapaciteta vozila te "Detector mod" za spajanje s induktivnim petljama i fotosenzorima.

Kratko uputstvo za podešavanje logike i parametara za izmjenu stanja semafora sa vremenskim programatorom:

Kratkim pritiskom na PRG ulazimo u glavni izbornik. Sa + ili – biramo grupu nA – nC – nL – nH.
Na izabranu grupu kratko pritisnuti OK. Kroz grupu nA birate sa + ili – za podešavanje: A1-A2-A3-A4….. korekciju vrijednosti parametra potvrdite sa Ok. Kada ste završili sva nA podešavanja vratite se na A0 i kratko pritisnite Ok, što vas vrati na glavni izbornik.

Sa + ili – dođete na grupu nC, kratko pritisnite OK da uđete u grupu nC, te sa + ili – putujete po izborniku za podešavanje: C1-C2-C3-C4-C5-C6….. Kada ste izvršili željenu korekciju parametra, potvrdite je sa Ok. Za izlaz iz grupe vratite se na C0 i kratko pritisnite Ok, što vas ponovno vrati u glavni izbornik. Isti postupak vrijedi i za grupu nL. Za korisničke postavke parametara i vremena trajanja boja semafora slobodno koristite tablicu tehničkih uputa.

Ukoliko želite resetirati uređaj na tvorničke postavke, u grupi nC izaberite parametar C9, kratko pritisnite OK (zaslon će kratko pokazati 00 kao potvrdu uspješnog reseta) te nakon toga ponovite postupak cjelokupnog podešavanja.

Važna napomena za instalatere: Za parametre A3 i A6 (CRVENO SVJETLO) obavezno podesite vremenski period koji je realno potreban da vozilo u potpunosti napusti i oslobodi uski prostor između dva postavljena semafora prije nego što se suprotnoj strani upali zeleno svjetlo.

Nakon završetka svih podešavanja, za potvrdu i početak rada u glavnom izborniku unutar grupe nH izaberite H2 mod koji pokreće rad sa cikličnim podešenim vremenom (Timer mod). Za potrebe naknadnog finog podešavanja postupak je isti: pritisnite PROG (zaslon pokazuje H2), izaberite H0, kratko pritisnite OK i sustav vas vrati u glavni izbornik. Kada se na terenu ne koristi trobojni (i žuti) semafor, kroz parametre C5 i C6 podešava se sigurno vrijeme treptanja zelenog svjetla prije nego što elektronika prebaci na crveno stanje.

Tehničke karakteristike i specifikacije jedinice:

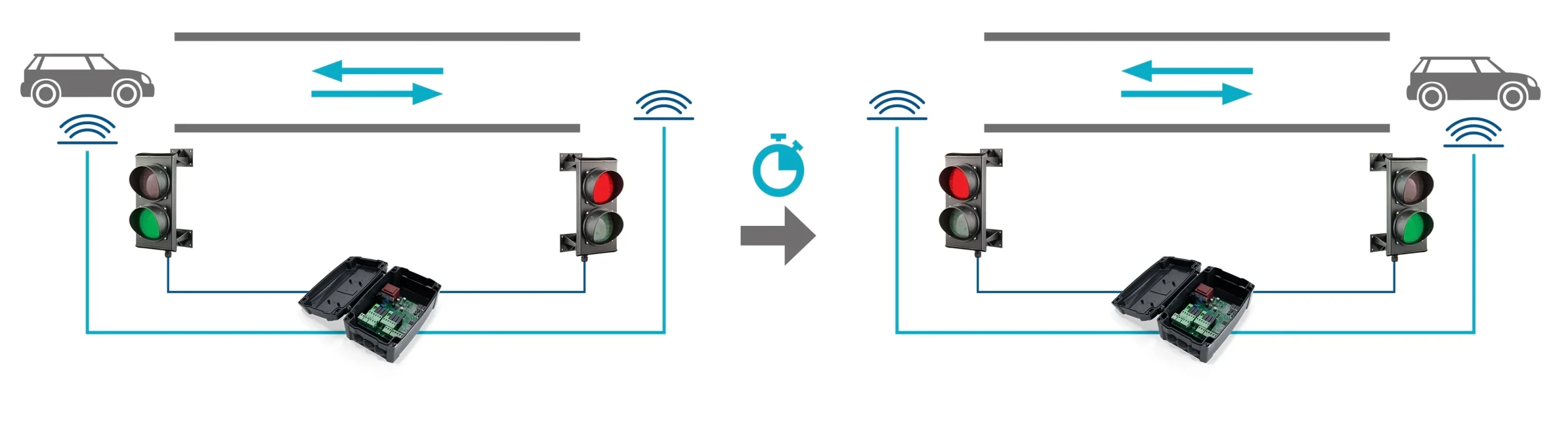

ℹ️ Princip i shema spajanja za 230Vac izvedbu:
U shemi je prikazan standardni način spajanja za 230Vac napon. Princip ožičenja je univerzalan: Nula (N) ili minus (-) je zajednički vod koji se spaja izravno s elektronike na semafor, dok preko integriranih izlaznih releja ploče dobivate fazne izlaze napona za pojedinačne kanale: Crveni - (Žuti) - Zeleni semafor.
