MSC01 – elektronika za semafore-regulacija prolaza

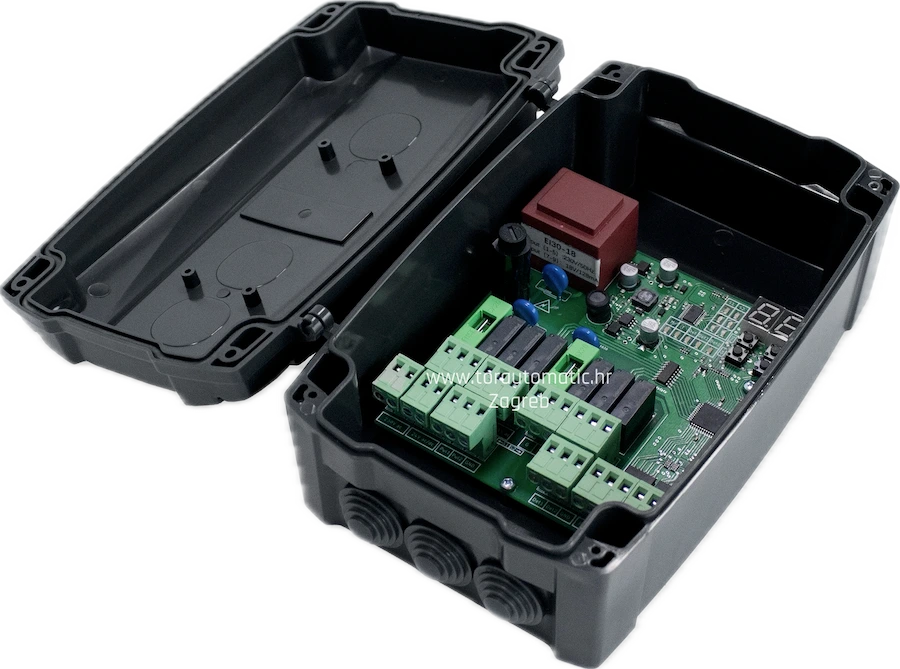

Elektronika za upravljanje semaforima LED 230Vac, 24 Vac. Radna temperatura -25°- 55°C. Prijemnik 433,92MHz, roling kod.

Kratko uputstvo za podešavanje logike i parametara za izmjenu stanja semafora vremenskim programatorom:
Kratkim pritiskom na PRG ulazimo u glavni izbornik. Sa + ili – biramo grupu nA – nC – nL – nH
Na izabranu grupu kratko pritisnuti OK. Kroz grupu nA birate sa + ili – za podešavanje: A1-A2-A3-A4…..korekciju potvrdite sa Ok. Kada ste
završili sva nA podešavanja vratite se na A0 i kratko pritisnite Ok, vrati vas na glavni izbornik. Sa + ili – dođete na grupu nC kratko pritisnite
OK da uđete u grupu nC, sa + ili – putujete po izborniku za podešavanje C1-C2-C3-C4-C5-C6…..Kada ste izvršili korekciju potvrdite sa Ok,
za izlaz iz grupe vratite se na C0 i kratko pritisnite Ok, vrati vas u glavni izbornik. Isti postupak i za grupu nL. Za korisničke postavke koristite
tabelu.
Ukoliko želite resetirati na tvorničke postavke u grupi nC izaberite C9, kratko pritisnite OK kratko pokaže 00, ponoviti postupak podešavanja.
Napomena: za A3 i A6 CRVENO podesite na vrijeme koje je potrebno da vozilo napusti prostor između dva semafora.
Nakon svega potvrda i za početak rada u glavnom izborniku grupa nH izabrati H2 mod za rad sa cikličnim podešenim vremenom. Za potrebe
naknadnog podešavanja postupak je isti PROG (pokaže H2), izabrati H0 i kratko OK i vrati vas u glavni izbornik.
Kada se ne koristi žuti semafor, sa C5 i C6 podešava se treptanje zelenog prije nego prebaci na crveno.

U shemi je prikazan način spajanja za 230Vac. princip je isti Nula ili minus je zajednička direktno na semafor, preko releja dobijate izlaz napona za crveni - (žuti) - zeleni semafor.
